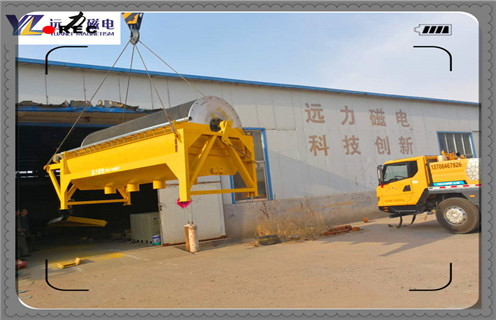

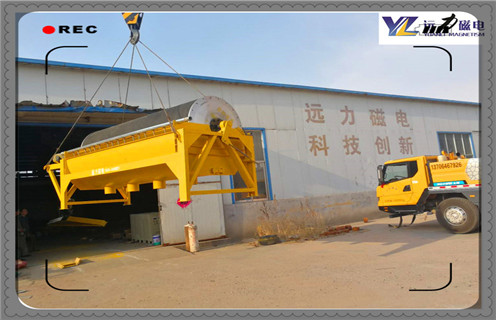

一、rtg永磁材料強磁力筒式磁選機磁系

　　1、磁塊

　　磁系關鍵由磁塊和磁軛構成。依據圓桶直徑的尺寸，磁系有3-五個地磁極。磁塊的原材料是鍶鐵氧體磁芯。磁塊規格型號有86×60hmm，薄厚h有15、18、21mm三種。一般 由5塊構成一個地磁極組。地磁極組用非導磁原材料銅質的地腳螺栓固定不動在磁軛上，或者用環氧膠粘在磁軛上。磁軛用高碳鋼或工業生產純鐵做成。它的功效是聯接磁塊組成放射形磁系，并起導磁功效。地磁極的旋光性沿圓上方位更替排序。磁系和圓桶內表層的空隙為1-2mm。

　　2、槽體

　　槽體用非導磁原材料不銹鋼板(挨近地磁極一部分)和一般厚鋼板電焊焊接而成?，F(xiàn)階段也有效工業生產塑膠板電焊焊接成的。槽體下邊有噴水管頭，用于調整煤漿的濃度值，把煤漿沖開成飄浮情況便于分選。槽體兩邊有塞蓋，泊車時能夠 便捷地開啟，以觀查和清理槽體。槽體與圓桶中間的空隙能夠 調整。

　　3、給礦箱、卸礦自來水管

　　給礦箱使煤漿平穩勻稱地給入槽體。箱里有調整煤漿濃度值的自來水管。卸礦自來水管用無縫鋼管或塑料軟管做成，灑水視角、灑水速率和灑水量均可便捷地調節。此管只有供冷水，應用濁水則易導致噴水管頭堵。

　　4、傳動系統一部分

　　傳動系統一部分以三相異步電機為驅動力，選用傳動齒輪或帶輪等方法，推動圓桶旋轉(軸頸不轉)。圓桶的轉速比因直徑不一樣而不一樣，直徑為600Mm的圓桶轉速比為40轉/分，直徑為750Mm的圓桶轉速比為35轉/分。

　　5、磁系調節設備

　　磁系調節設備的功效是使磁系相對性圓桶偏移一個視角，進而調節磁選機的掃選區長短和金屬材料利用率。磁系調節設備關鍵由滾珠絲杠和拉板構成。拉板與軸頸相接，滾珠絲杠上的軸銷固定不動在聲卡機架上。用扳子轉動滾珠絲杠，根據拉板可讓軸頸轉動一個視角，進而推動磁系也偏移同一個視角。
