濕式弱磁場磁選機的磁系結構

文章出處：遠力除鐵器人氣：發表時間：2017-03-21 13:56:43【大中小】

濕式弱磁場磁選機的磁系結構,濕式磁場的磁系統由磁極和導磁板組成. 磁極至少為三個（小直徑磁選機如φ600mm×900mm為三極）,每個磁極是永磁塊“拼圖”進入磁塊,相當于“墻”使用“磚” 鐵氧體永磁體規格一般為85mm×65mm×17mm或85mm×65mm×20mm或85mm×65mm×22mm等,為扁平形狀,兩個85mm×65mm大表面為磁極,當然一側為N極然后另一邊必須是S極.

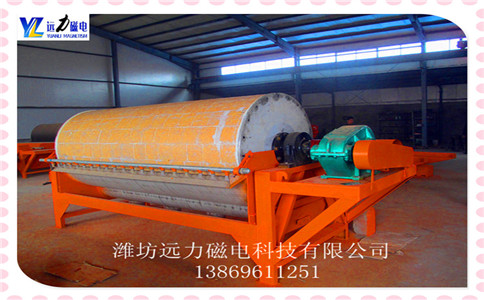

設計磁選機的磁系各部尺寸時是結合磁塊尺寸考慮的,磁極的寬度可用若干塊磁塊并列來達到,而磁極的高度是若干塊磁鐵摞合形成的.比如磁極面寬為260mm,可用65×4：260即4塊磁塊沿65mm尺寸并列;如果磁極高為85mm,可用17mm厚的磁塊5塊摞合起來即可.磁塊兩個極面大小稍有差別,向上的極面稍大些,這樣摞起來的磁極上面寬些,放在導板上的底面稍窄.磁極沿筒式磁選機軸向的長度比圓筒長度小些,即在兩端筒內留有一定間隙,其余則是磁極的長度.比如φ600mm×900mm的磁選機,磁極沿軸向長度為850mm時,用10塊磁塊沿85mm方向并列即可.上例中的磁極尺寸為850mm×260mm×85mm,即軸向?yàn)?5mm×l0mm.極面寬為65mm×4mm.極高為17mm×5mm,一個磁極用磁塊數為10×4×5=200塊,這個磁極就是一個大磁鐵,上表面為一個磁極,底面為另一磁極.其他的磁極也是這樣構成的.為使整個磁極成為一個整體,一般用粘合劑將所有磁塊粘接在一起,有的磁塊中心穿孔,用銅螺栓固定在磁導板上.

　　幾個磁極構成磁系,是由馬鞍狀磁導板連接在一起的.磁導板用低碳鋼或純鐵做成,既起支撐磁系的作用,又提供了優良的磁通路.各磁極底面發出的磁通絕大部分在磁導板內流動.磁極粘接在磁導板上,磁塊中心有孔的通過銅螺栓固定在磁導板上.
　　磁極的排列方式為沿圓周極性交替,這樣排列的好處是選別過程中磁性礦粒通過磁場時會產生磁攪動作用(或稱磁翻),對提高精礦品位有利.
　　磁導板連同磁極組成的整個磁系由與磁導板相連的兩塊輪輻狀鐵筋固定在磁選機的軸上.
