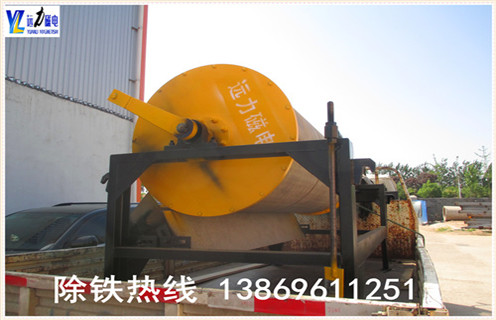

永磁磁選機滾筒密封結構
產品分類： 渦電流分選磁選機
永磁磁選機滾筒密封結構，目的是提供一種在相同螺栓鎖緊力下能得到良好密封效果的永磁磁選機磁筒密封新結構。我們是這樣實現的：所有的
訂購熱線：13869611251
永磁磁選機滾筒密封結構，目的是提供一種在相同螺栓鎖緊力下能得到良好密封效果的永磁磁選機磁筒密封新結構。我們是這樣實現的：所有的密封新結構包括與圓筒焊接在一起的法蘭，通過螺栓、墊圈與法蘭連接的端蓋。所述端蓋上具有一個與所述法蘭內孔配合的圓柱形凸臺和一個與所述法蘭端面配合的環形密封面。其關鍵之處在于：在所述圓柱形凸臺附近的所述環形密封面上制有一密封圈槽，所述密封圈槽中裝有密封圈。
1、永磁磁選機滾筒密封結構使用范圍

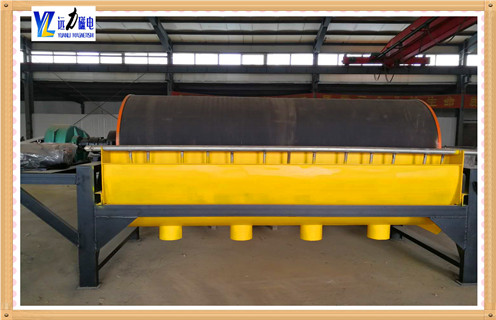

在黑色金屬選礦廠中，磁選是一種流程簡單、操作方便、成本低、應用普遍的工藝。永磁磁選機是磁選工藝中地主要設備。永磁磁選機的主要部件是磁筒，工作時，磁筒下半部大約四分之一的部分浸泡在礦漿中，因此磁筒的密封是設備能否正常運轉的關鍵。磁筒的外部主要由圓筒和位于兩端的法蘭，端蓋構成，法蘭與圓筒通過焊接連結在一起，焊縫處不滲漏，因此筒磁的密封主要指端蓋與法蘭間的密封。目前，法蘭與端蓋間主要通過環型橡膠密封墊密封。而隨著設備的大型化，磁筒的直徑隨之變大，焊接產生的變形增大。例如圓筒直徑大于1000mm時，焊接時造成的平面不平度超過0.5mm，另外，端蓋在機械加工時產生內應力，內應力也會導致端蓋變形。這些變形的產生加之橡膠密封墊承壓面積大，致使在一定的螺栓鎖緊力下，難以嚴格密封。
2、永磁磁選機滾筒密封結構
密封圈的截面形狀可以是以下任意一種，它們是圓形，橢圓形，長圓形，矩形，方形，三角形，多邊形等。
密封圈的截面形狀也可以是以下任意一種，它們是圓環形，橢圓環形，長圓環形，中空的矩形、中空的方形、中空的三角形、中空的多邊形等。密封圈采用彈性大的常用密封材料制作。
